为了预防碳钢、混凝土或其他基材表面在腐蚀介质的作用下产生腐蚀现象而做的树脂防腐层叫做“玻璃钢防腐”。常用的玻璃钢防腐有:玻璃钢衬里、玻璃鳞片衬里、树脂胶泥砖板衬里等等。玻璃钢防腐有许多优点耐腐蚀性好，施工方便等，但是也有一些缺点，比如在紫外线、风沙雨雪、化学介质、机械应力等作用下容易导致性能下降。老化现象明显，而且容易开裂，耐磨性能差，抗渗性能不好，根据环氧玻璃钢的这些特点，我公司研发出了环氧玻璃钢鳞片胶泥，他是在环氧树脂中加入玻璃鳞片，功能性助剂，填料等原材料，经过机械加工制作而成。具有防腐耐磨，耐高温，防渗透，热胀系数小等诸多优点。
组成：
环氧树脂，玻璃鳞片，偶联剂，增稠剂(触变剂)，消泡剂、防沉剂、浸润剂等，填料，颜料，促进剂和固化剂等。

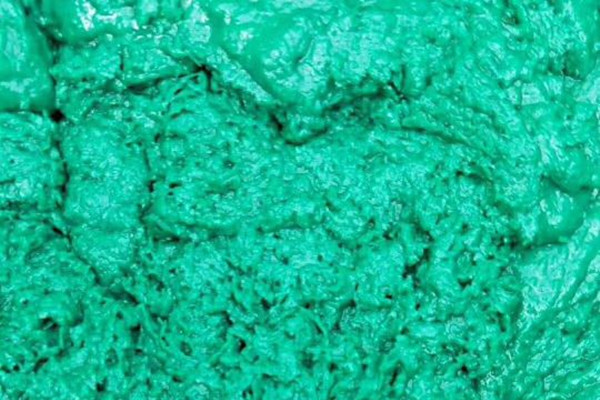

产品展示
参数型号
双组份：A组份主料 ，B组固化剂
混合后颜色 ： 黑色
抗压强度：(MPa) ≥60
抗拉强度：(MPa) ≥12
拉伸粘结强度：(MPa) 混凝土界面 ≥5
钢板界面 ：≥8
耐磨度： 8.0h?m2/kg
参考水工混凝土试验标准：
冲磨速度为14.3m/s 2.96h?m2/g
冲磨速度为40m/s(环氧树脂砂浆实验标准)
C50硅粉混凝土的抗冲磨强度为1.09 h?m2/g
弹性模量(MPa) 2300
线性热膨胀系数 8.0×10-6 /℃
碳化深度（mm） 0.7
抗冲击性 2.0KJ/m2
抗老化性 优良
介质 硫酸≤60%
耐 盐酸≤32%
耐 硝酸≤10%
耐 氢氧化钠≤10%
耐 醋酸≤10%
耐 铬酸≤10%
适用范围
适用于混凝土表面防渗、防腐、防碳化保护、微细裂缝封闭以及外观美化处理。
1、混凝土表面工程防腐。
2、污水池，储蓄罐，耐酸碱防腐蚀防腐施工，。

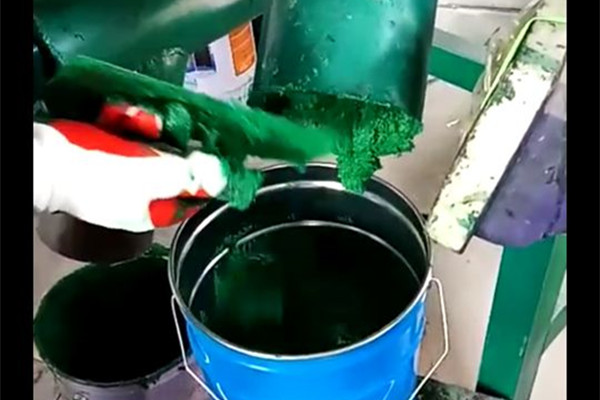

实物拍摄
产品特点
1：大量玻璃鳞片填充在树脂基玻璃鳞片胶泥的涂层中，在树脂基体中不规则分布的玻璃鳞片是一个具有较大面积的分散体，固化后的树脂由于固化收缩而产生的界面收缩应力可以被玻璃鳞片所稀释或松弛。另外，玻璃鳞片在基体树脂连续相中是近平行排列，一定倾角的存在可有效分割树脂基体连续相为几个小区，使应力不能相互影响和传递。这样就大大提高了机械强度、表面硬度、耐磨性和附着力。
2：环氧玻璃鳞片涂膜的抗渗性能、耐磨性和线膨胀性以及施工工艺性等都优于玻璃钢。因为玻璃鳞片是分散、不连续地分布在树脂中，能将树脂分割成许多微小区域，使树脂内的微裂纹、微气孔互相分离，有效地抑制了毛细管作用所引起的渗透。另外，这些小的区域，将树脂分成薄薄的树脂层，使树脂的残余应力在每一小范围内就大大减小，避免了玻璃钢被破坏时的大片脱落。但玻璃钢在力学性能和抗变形性能上优于玻璃鳞片涂料，在受力或形变要求较高的场所，将两者复合是最佳的选择。
3： 环氧玻璃钢鳞片胶泥涂层具有较强的粘结强度，不仅树脂基体与其中的玻璃鳞片之间，而且鳞片涂层与基材之间的粘结强度高，从而也保证玻璃鳞片涂料较好的耐蚀性、附着力和冲击强度。由于玻璃鳞片的增强效果，玻璃鳞片分散了应力，各接触面的残余应力和热膨胀系数变小，粘接热应力相应变小，故粘结强度不会因热胀而衰减，从而增加了对热冲击的抵抗能力和耐热性，使鳞片涂层适合于温度交变的重腐蚀环境。据测定，可降低树脂固化物的膨胀系数近50%，接近碳钢的膨胀系数，固化收缩率降低到1/10～1/20，它在温差变化较大场合使用，比其它材料有更好的附着力和抗脱粘、抗剥离能力，在较大程度上可代替玻璃钢衬里。
4：玻璃是硬质耐磨材料，可提高衬里的硬度。力学强度虽不如玻璃钢衬里，但玻璃鳞片涂膜固化后的硬度较高且有韧性，耐磨性、耐刮擦性能出色。遇机械损伤只限于局部，扩散趋势小，易于修复。耐磨性方面，
5：耐候性：玻璃鳞片的折光率与树脂相差较大，其表面微曲，近平行排列于涂层中可反射大量紫外线，从而降低树脂的老化。经400h加速老化试验，用玻璃鳞片填充的涂层比铝粉、云母氧化铁、钛白粉填充的涂层，无论在粉化失重、涂膜减薄，还是原始光泽减退等指标上均要好得多。
6：介电性能：合成树脂是绝缘体，但在潮湿环境下介电性会变坏，以致不能用在高绝缘场合。玻璃鳞片是绝缘体，它同样有优良的抗水汽渗透性，测定表明，用玻璃鳞片填充的树脂试样比未填充的有小10倍水汽渗透率，因此它在潮湿环境下工作具有优良的绝缘性。经测定含30%玻璃鳞片环氧树脂的体积电阻表明，它比用二氧化硅粉填充的试样经沸水浸泡后高一个数量级。
施工效果
