因污水处理池中的污水常常含有碱、酸、盐等腐蚀成分，甚至还有有机物等介质，固体颗粒的磨蚀，微生物腐蚀以及钢筋混凝土结构自身老化，导致出现裂缝，甚至在这些裂缝以及施工缝、伸缩缝处发生渗漏，对污水池内壁造成严重破坏，因此，污水池的内防腐，已经成为目前防腐行业面临的重大课题。
我公司根据污水池防腐多年的防腐施工经验，结合高性能新材料的应用情况，对常用生活及工业污水池的内防腐设计本施工采用玻璃鳞片防腐施工方案:
首先清理机体表面
用钢堑或电动金刚石磨片剔除锈蚀部位粉化的砼，锈蚀部位的钢筋采用人工除锈等级达到国标GB8293-88 《涂装前钢材表面锈蚀等级和除锈等级》规定的St2.5级要求。混凝土基层找平必须坚固密实，有足够的强度。表面应清洁、干燥、无起砂，起壳、裂纹、麻面、油污等。
玻璃鳞片底涂施工，
将固化剂按照100：10的比例添加到环氧玻璃鳞片底涂中搅拌均匀，用辊刷定向均匀的涂抹于机体表面，初始刷涂地方的厚度较终了处的厚度要厚，并且刷子两侧较中间部分要刷得厚些，因此要求每道鳞片涂料相交刷涂，以使涂刷层厚度相互补偿，也有利于因起毛而产生的孔隙的充填与封闭。
施工方法
将固化剂按一定比例添加到玻璃鳞片胶泥中搅拌均匀，胶泥涂抹时，底漆层必须已经固化，且底漆层暴露在空气中的时间不超过两周。
鳞片胶泥施工采用涂抹磙压法施工。抹涂磙压施工作业是通过作业人员用抹子、灰刀等工具按一定厚度要求和一定的涂抹方向涂抹到被防护的表面，再经过压磙(方向统一)压光、除泡压实、压平按规定方向叠压排列后固化成型。
FRP贴衬，一般采用手糊法，贴衬顺序应先立面后平面，先上后下，先里后外，先壁后底。一般采用间断法施工，先涂刷胶料，再衬布或毡，赶走气泡并贴紧，其上再涂胶料直至完全浆布或毡沁透。FRP衬里施工后应检查其质量，如有毛刺，流淌，气泡等缺陷，应清除修整，合格后方可继续施工。在固化后，应进行全面质量检查，发现缺陷后应进行修补。

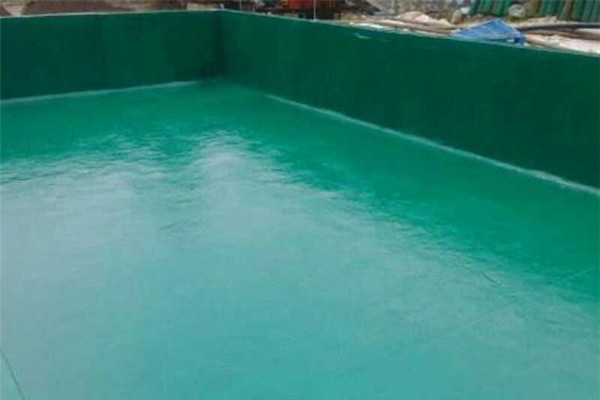

玻璃鳞片面涂施工与底涂施工方法一样，用辊刷涂抹。
一般情况下，污水处理池防腐施工完毕养护7-10天即可投入使用
以上就是小编为大家介绍的污水处理池防腐施工方案的全部内容，如果大家还对相关的内容感兴趣，请持续关注
本文标题：污水处理池防腐施工方案 地址：https://www.fangfu999.com/jishu/3335.html
